隨著國內經濟的高質量發展，汽車、通信和消費電子等連接器下游應用產業也迅速發展起來，促使連接器市場需求不斷增長。作為電路或電子器件等相互連接的器具，連接器已在現代工業生產和制造中占據重要的作用。

如今，電子產品的小型化發展使得大多數連接器逐漸向小尺寸、窄間距和高精度方向發展。僅從日常生活中常用的手機來說，會使用到大約數十種連接器，其性能的好壞直接或間接影響產品的質量和可靠性。因此，各大廠商對連接器的精密制造能力要求非常高。基于此，思瑞測量制定了一套高效的三坐標測量解決方案，其以精密的測量設備和專業的測量軟件為基礎，為連接器的生產制造提供了強大的技術支持。

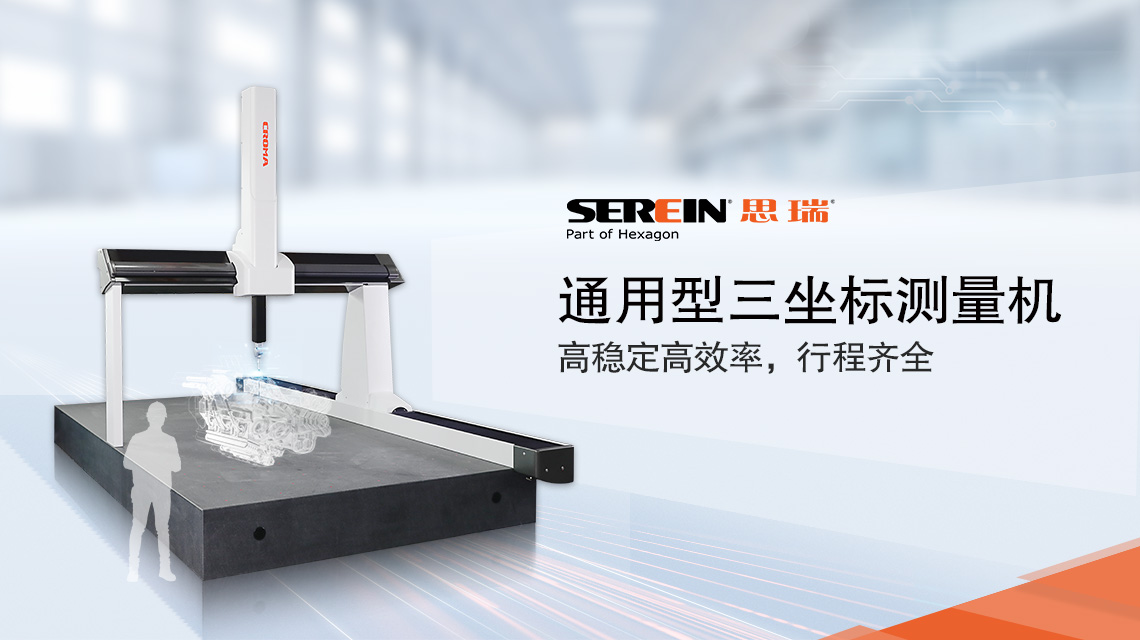

思瑞測量Croma系列三坐標測量機集高穩定性與高效率于一身，行程齊全，配備測頭更換架，可以根據測量需求自動更換不同型號的測針，無需再次校驗，大幅提高檢測效率。針對不同的測量需求，可選擇專用的傳感器和測針?lè)桨福跍y(cè)量連接器框口內較深的尺寸時，采用“SF標準測力傳感器+ 3X40測針”；測量針腳和輪廓度等細微尺寸時，采用“LF低測力傳感器+1X27.5測針”。根據 “獲得相對特征”、“沿曲線陣列”、“獲取輪廓度分析報告” 三大步驟，獲得連接器針腳位置度和輪廓度等，并輸出測量分析報告，以便用戶進行質量判定，助力企業對連接器的品質把控。

相對特征

相對特征也稱“相對測量”，該功能可在不建立局部坐標系的情況下，對偏差較大的元素進行精確測量。針對連接器pin針橫截面的位置度測量，我們選用的是“相對測量” 方法。在檢測過程中，由于pin針很容易因?yàn)榧庸ふ`差導致測量偏位，因此需要首先在pin針附近的框口位置創建一個“相對點”，然后以這個“相對點”為參考，對pin針的位置進行定位測量。此外，相對測量功能還能設置不同的參考元素，在參數設置中寫入不同的參考特征即可。

沿曲線陣列

沿曲線陣列，指在沒有掃描功能的情況下，該功能實現快速、均勻地沿指定曲線的方向取點。檢測時，在編輯窗口中右鍵復制需要陣列的元素，并設置相應的參數，而后選擇需要的參考元素，以確定陣列方向，最后選擇“陣列粘貼”即可。該功能不僅可以沿曲線陣列，而且能夠支持沿直線、圓弧和橢圓等元素的邊界進行陣列，同時還支持多個不同元素構成的復雜曲線陣列。

多功能圖形分析報告

多功能圖形報告提供的“數形結合”報告方式，能讓用戶更直觀地了解測量結果；方法簡單，只需要“插入—報告命令—分析”；在設置好合適的參數后，即可得到全面的數據分析報告。分析報告還支持自定內容的輸出：通過添加分析窗口輸出選項，實現輪廓度圖形報告中各信息的輸出。

綜上，思瑞Croma系列三坐標測量機作為思瑞測量的代表產品之一，主要通過高標準的硬件配置機系統，以高精度和高效率完成各種復雜的測量任務，充分滿足了各類連接器多元化的測量需求，幫助廠商更好地進行質量把控?；谪S富的精密測量技術經驗，思瑞測量秉承“技術先進、品質優良、功能實用、價格適中”的市場定位，專注精密測量，針對中國電子、汽車和模具等各行業的痛點和需求，運用自身精密的測量技術和豐富的測量知識儲備，為用戶提供高精度、高品質的三坐標測量機、影像測量?jī)x和手持掃描儀等多種精密測量設備及專業高效的測量解決方案。今后，思瑞測量將會繼續擴展產品生產線，深入調研開發各行業在生產制造中的技術痛點，助力中國制造業高質量發展。
