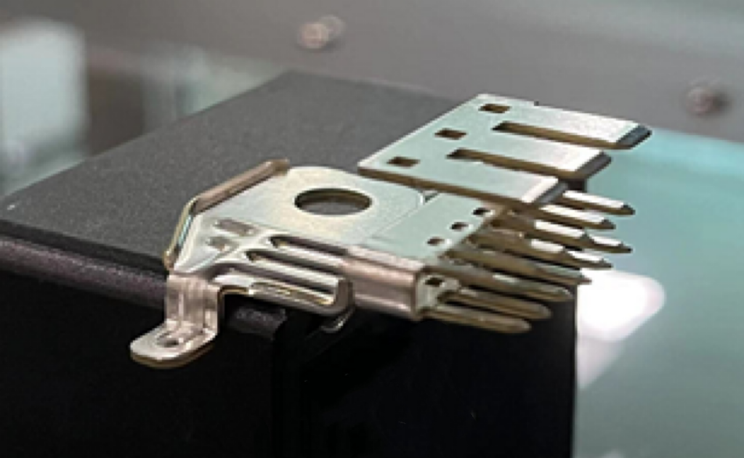

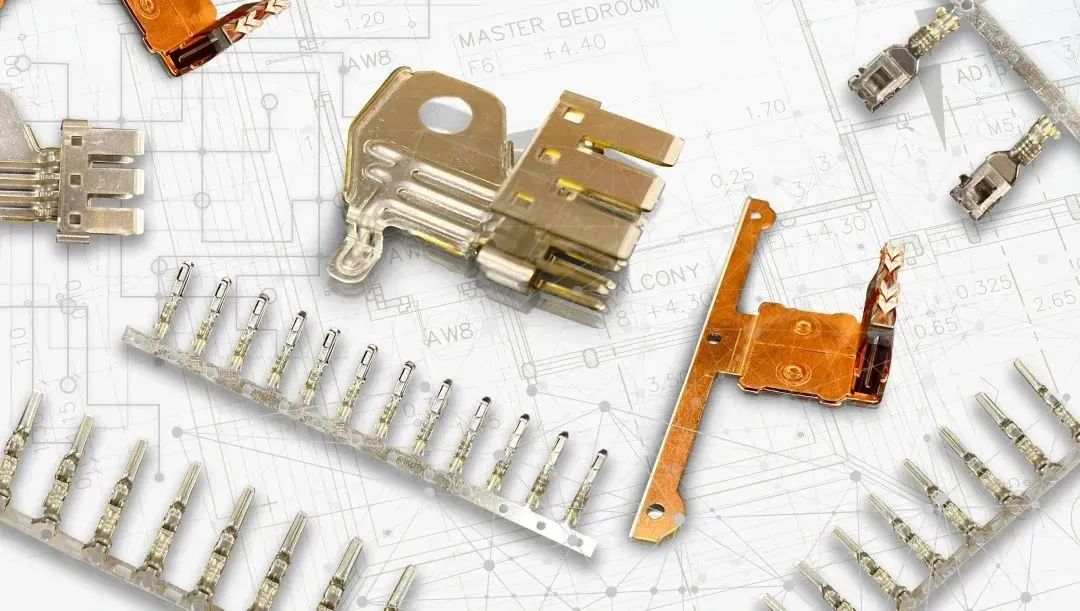

接線端子是連接器中的一種，為便捷導線連接應運而生，在電氣中起著重要作用，一般由絕緣件、導電性件、焊腳等部分構成。為了減少?gòu)U品、保證產品質量穩定，廠商們對其尺寸精度等級要求較高，產品的距離尺寸必須經過嚴格的精密尺寸測量。

由于其材質一般為銅、黃銅、磷青銅、合金銅等，而銅的硬度相對較小，抵抗變形能力較差，較難進行裝夾，在測量時一旦操作不當容易導致接線端子變形，這也成為不少客戶的棘手難題。

測量方案

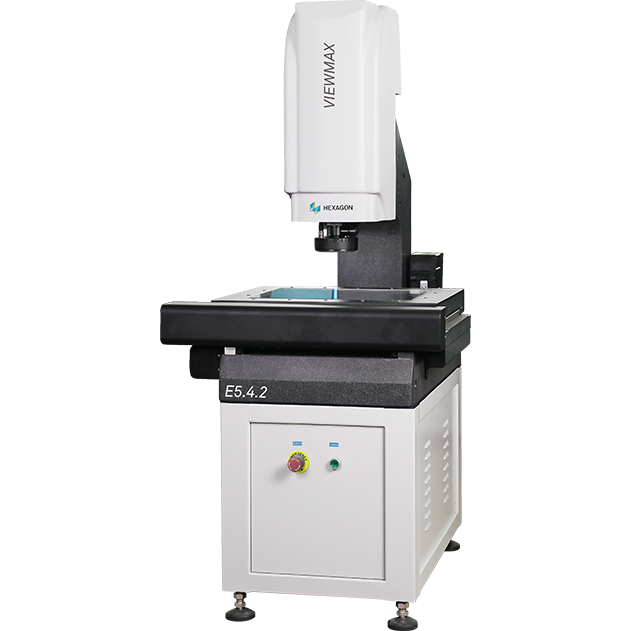

思瑞VIEWMAX E系列全自動影像測量?jī)x可以為客戶解決這棘手難題，這是一款具備高精度和完善的光學系統配置，依托METUS專業測量軟件，同時提供高分辨率高清影像，可以快速讓客戶清晰直觀地看到產品的尺寸標注，充分滿足精密零件和復雜特征尺寸的測量需求，為廣大用戶實現高效測量提供了一份強有力的支持。

檢測步驟

第一步

產品裝夾：將接線端子固定在玻璃臺面不晃動即可，這里推薦使用治具裝夾固定；

第二步

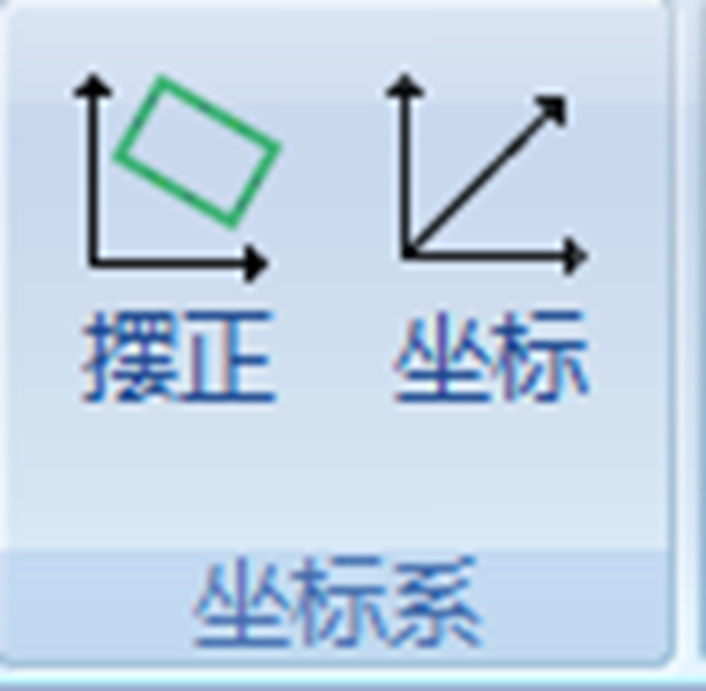

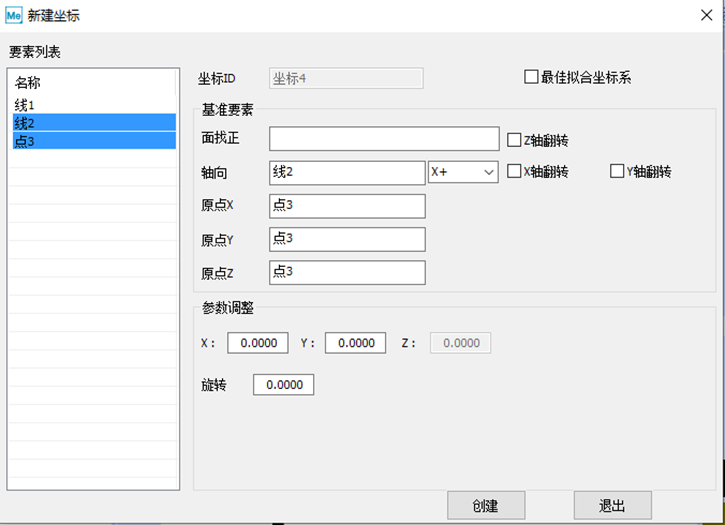

建立定位坐標系：按快捷鍵“Ctrl+ALT+A”或直接單擊“坐標系”；

第三步

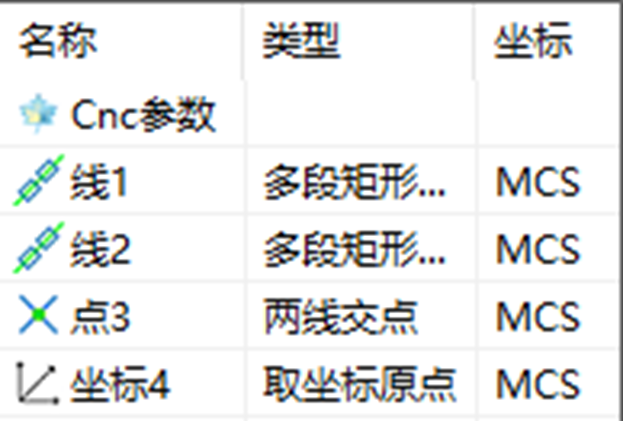

抓取被測要素；

第四步

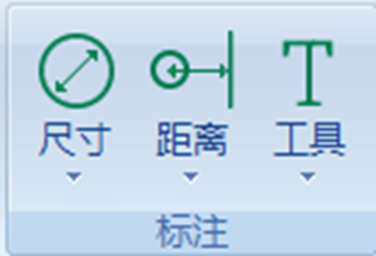

尺寸標注：點擊“標注-尺寸、距離”；

第五步

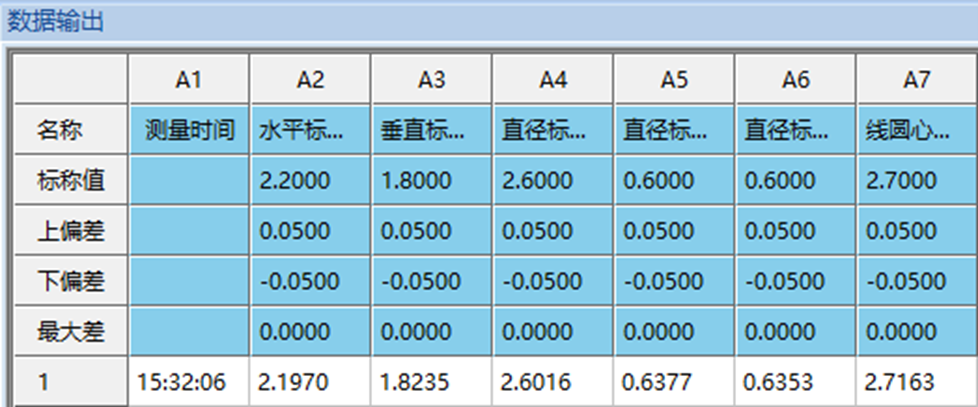

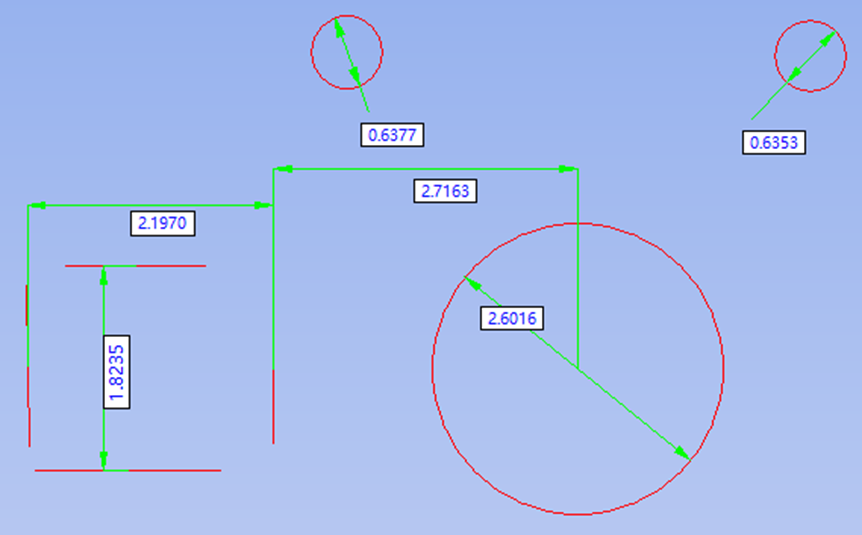

數據輸出。

影像效果

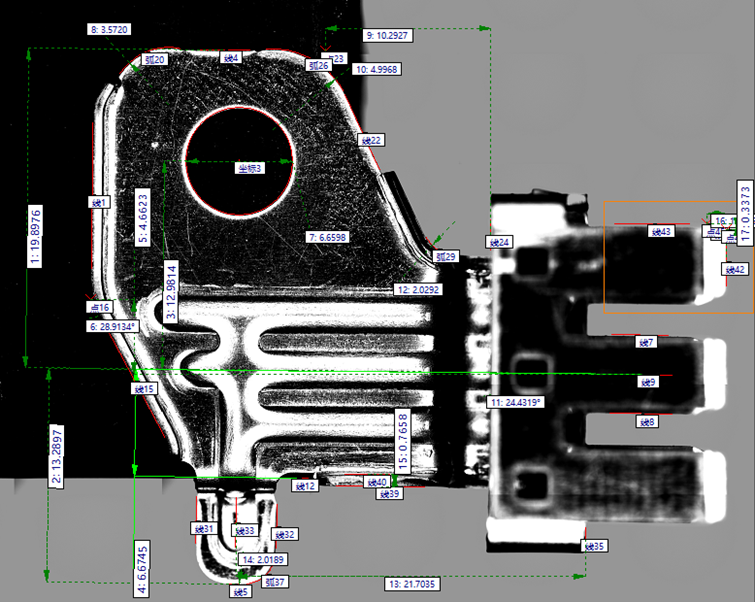

產品全景圖

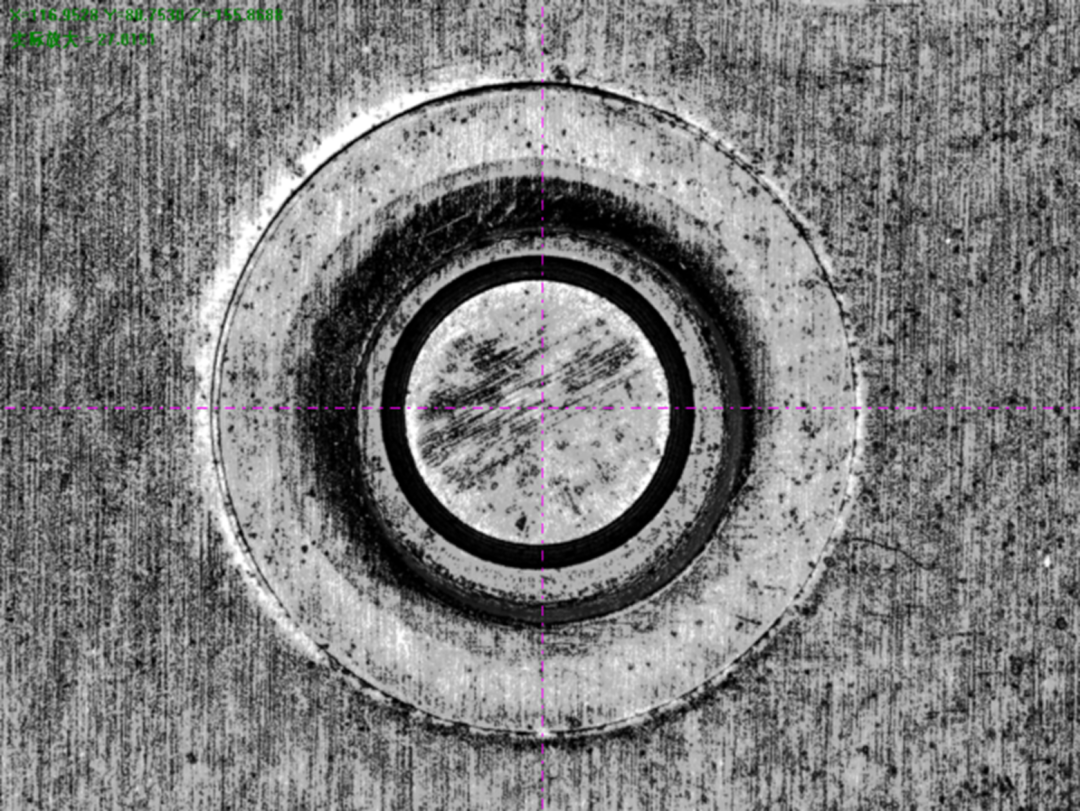

VIEWMAX E環形光效果圖

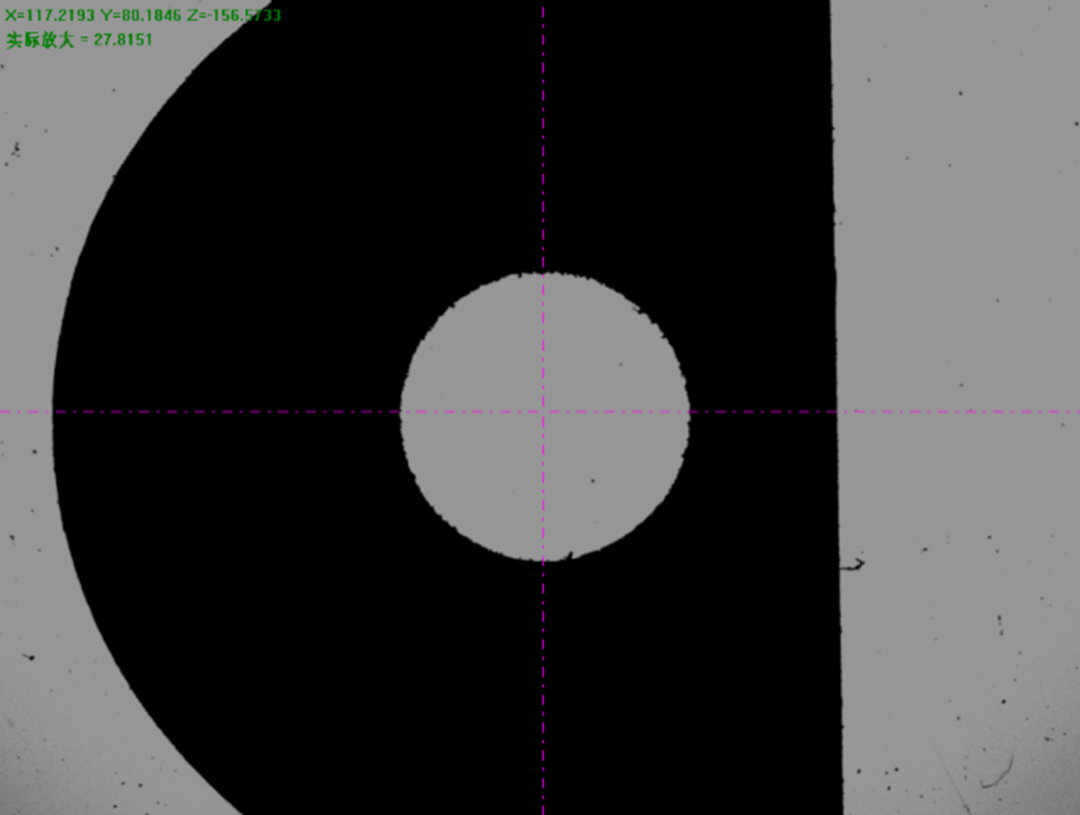

VIEWMAX E輪廓光效果圖

工件測量實用之選

VIEWMAX E系列全自動影像測量?jī)x采用六環八區燈，可使用角度光，看清產品較為復雜位置，并采集清晰的測量影像。

運用機器功能強大的測量軟件METUS對其進行尺寸測量，此外，METUS軟件還有著圖像拼接的功能，可將多個子圖像拼接在一起合成工件全景圖，不僅可以實現快速導航，還能讓客戶直觀的看到尺寸標注。

同時還選配激光測頭和共聚焦白光測頭，用于多種測量場景，實現一機多用，高靈活性測量方式降低客戶購買成本。

應用廣泛

VIEWMAX E影像儀可廣泛應用于手機平板電腦、LED、PCB、塑膠、五金沖壓件、電子行業等產品的幾何尺寸檢測，產品應用領域廣泛，同時機器操作易上手，測量過程全自動，無需人為干預。

小零件成就大制造，接線端子是否質量穩定會直接影響到機器能否正常操作運轉，思瑞VIEW MAX E系列全自動影像測量?jī)x具備高精度和完善的光學系統配置，可以選配激光測頭和共聚焦白光測頭，不僅滿足了客戶多樣的測量需求，也為客戶測量產品提供了科學依據和技術保障。
