在三坐標測量機的使用中，有時我們?cè)跍y(cè)量一個復雜工件時，需要用到不同的測針來進行測量，為提高測量效率，測針更換架逐漸被廣泛的應用于三坐標測量機中，那么測針更換架我們要怎么使用呢？

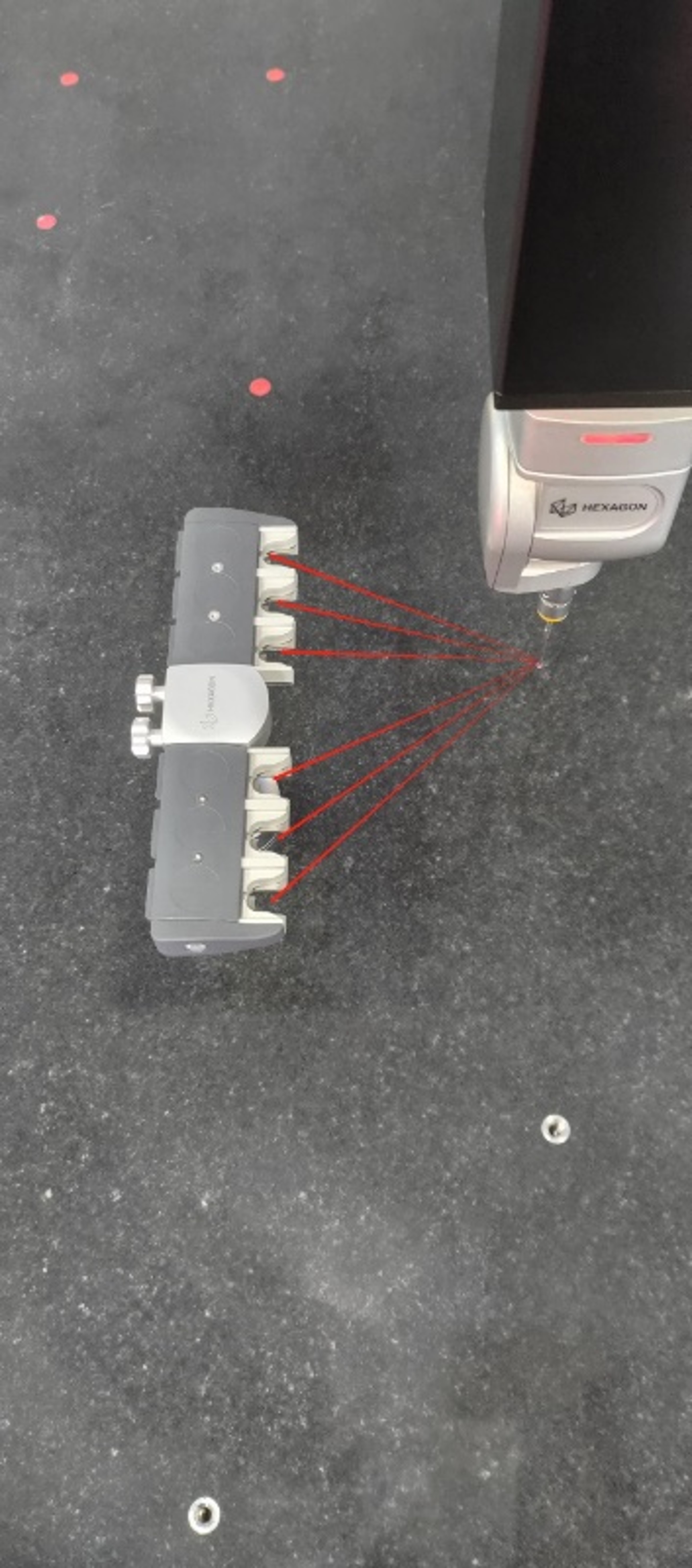

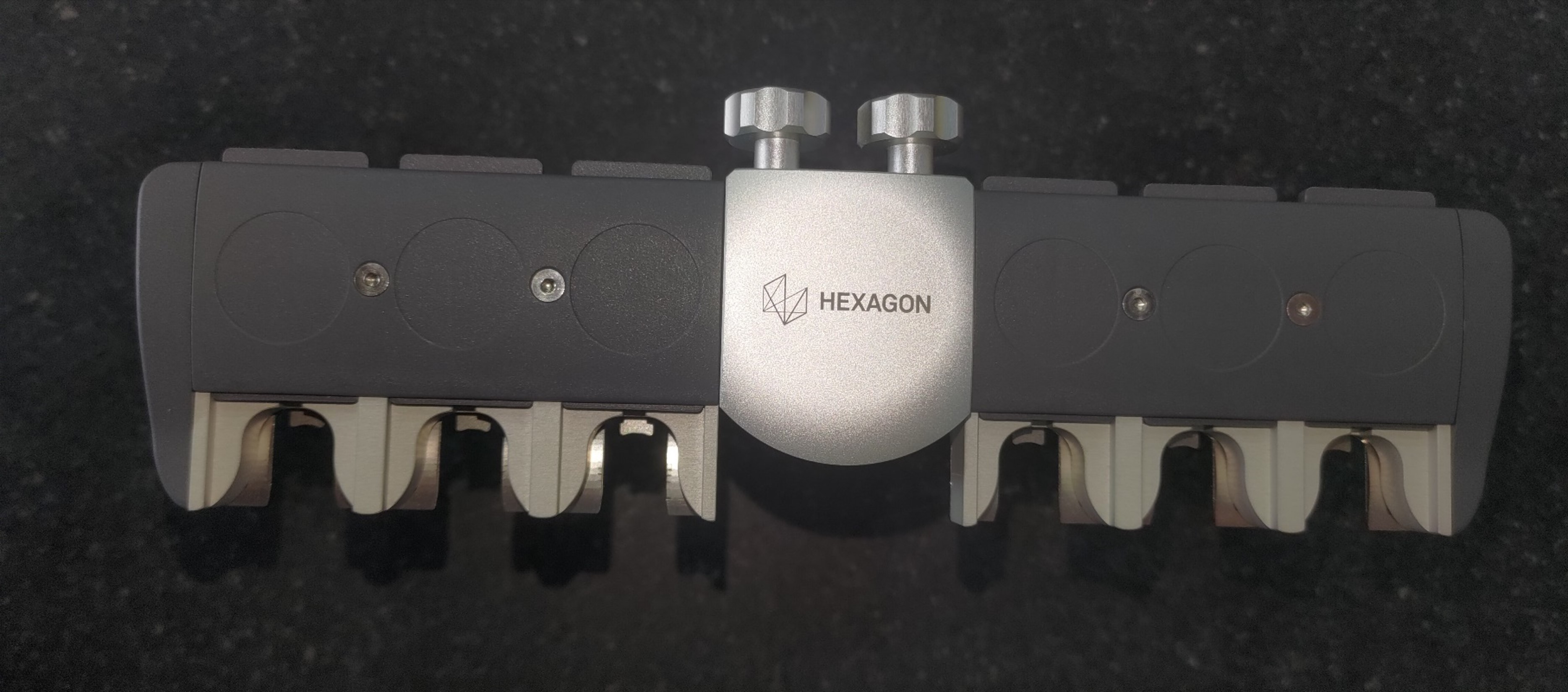

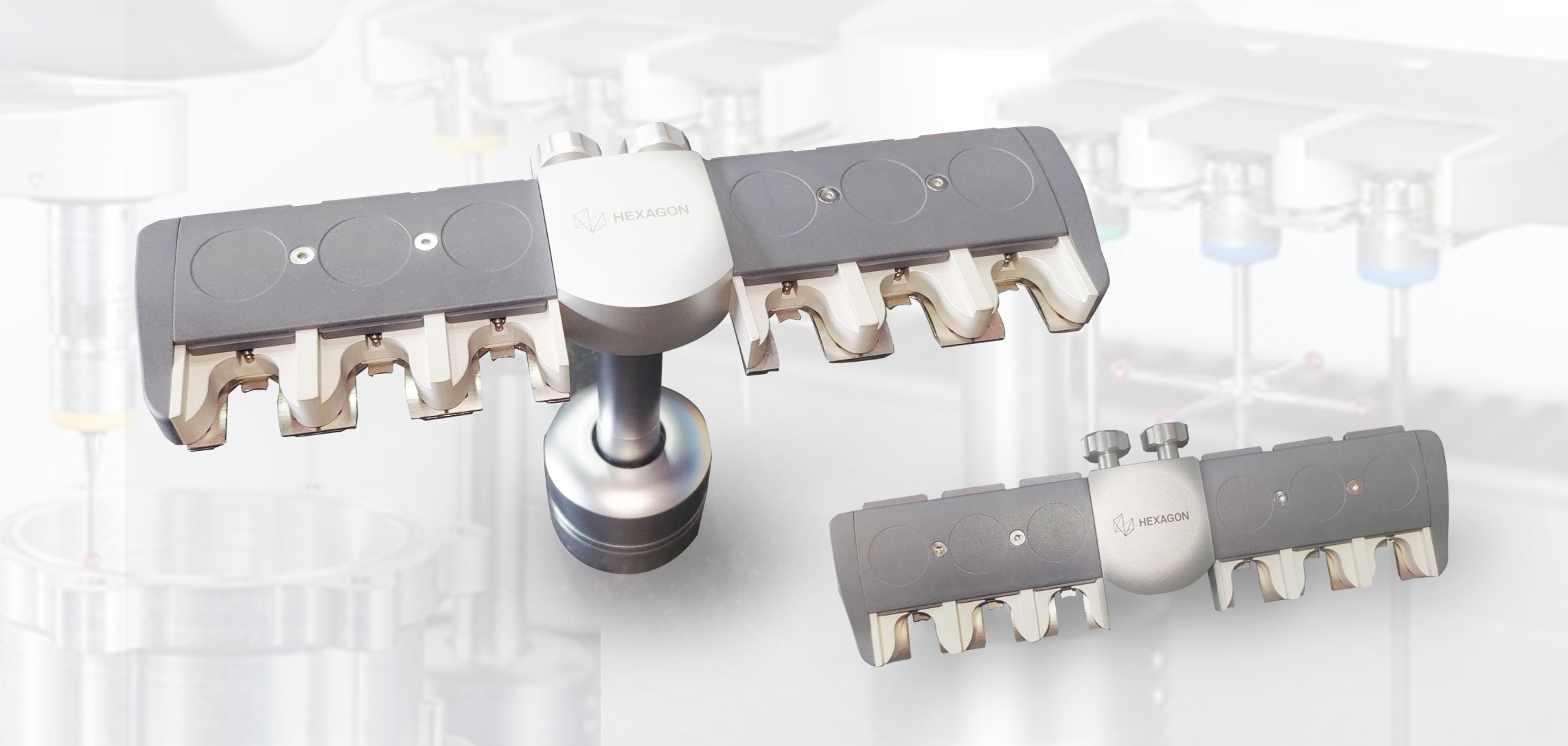

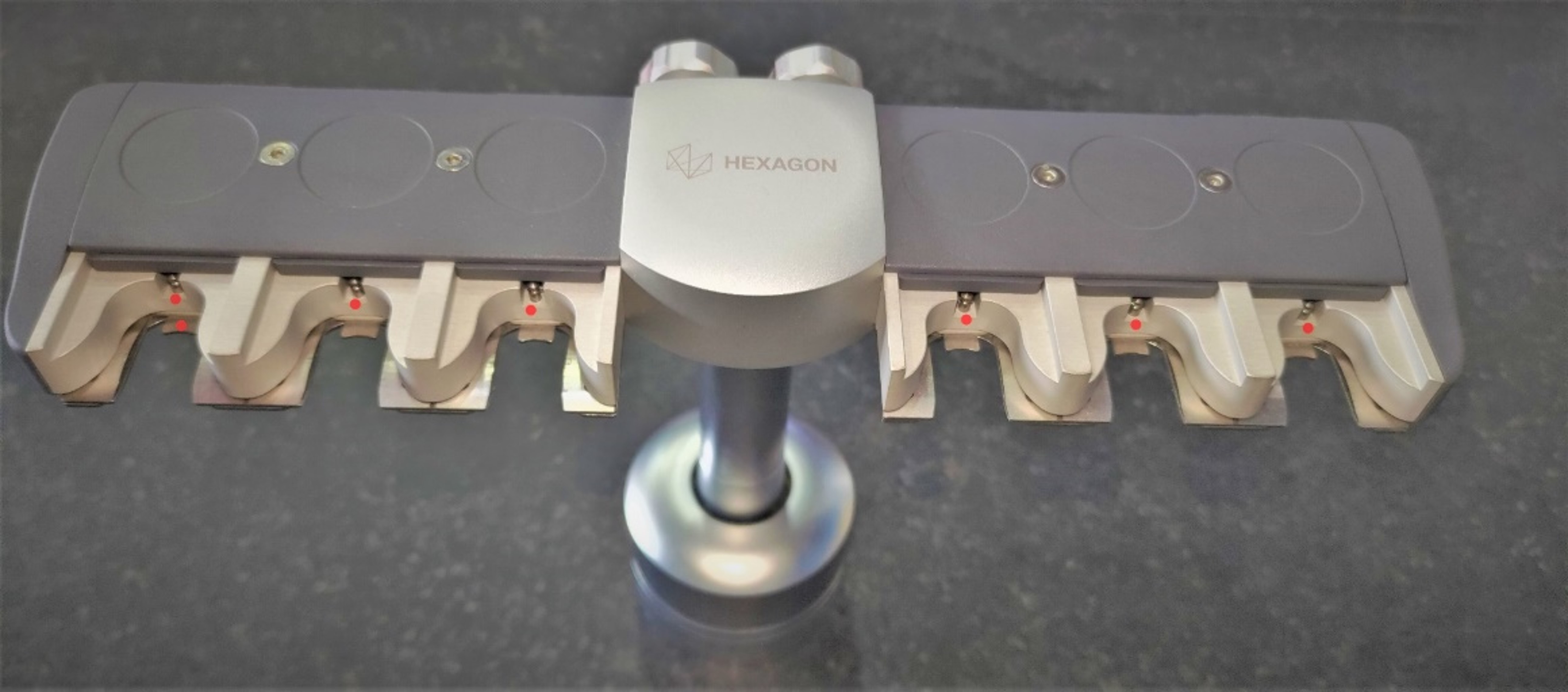

HR-MP更換架，通過磁性吸盤進行自動更換HP-TM測針的架子。HR-MP更換架在安裝后,需要驅動測針到更換架的一方，手柄鎖住相平行的一個軸向，往另外一個方向移動，如果測針碰到更換架，則要松開更換架微微調整，使更換架的方向和機器坐標系的方向接近一致，避免測量時出現撞針、卡針的現象。

 使用過程

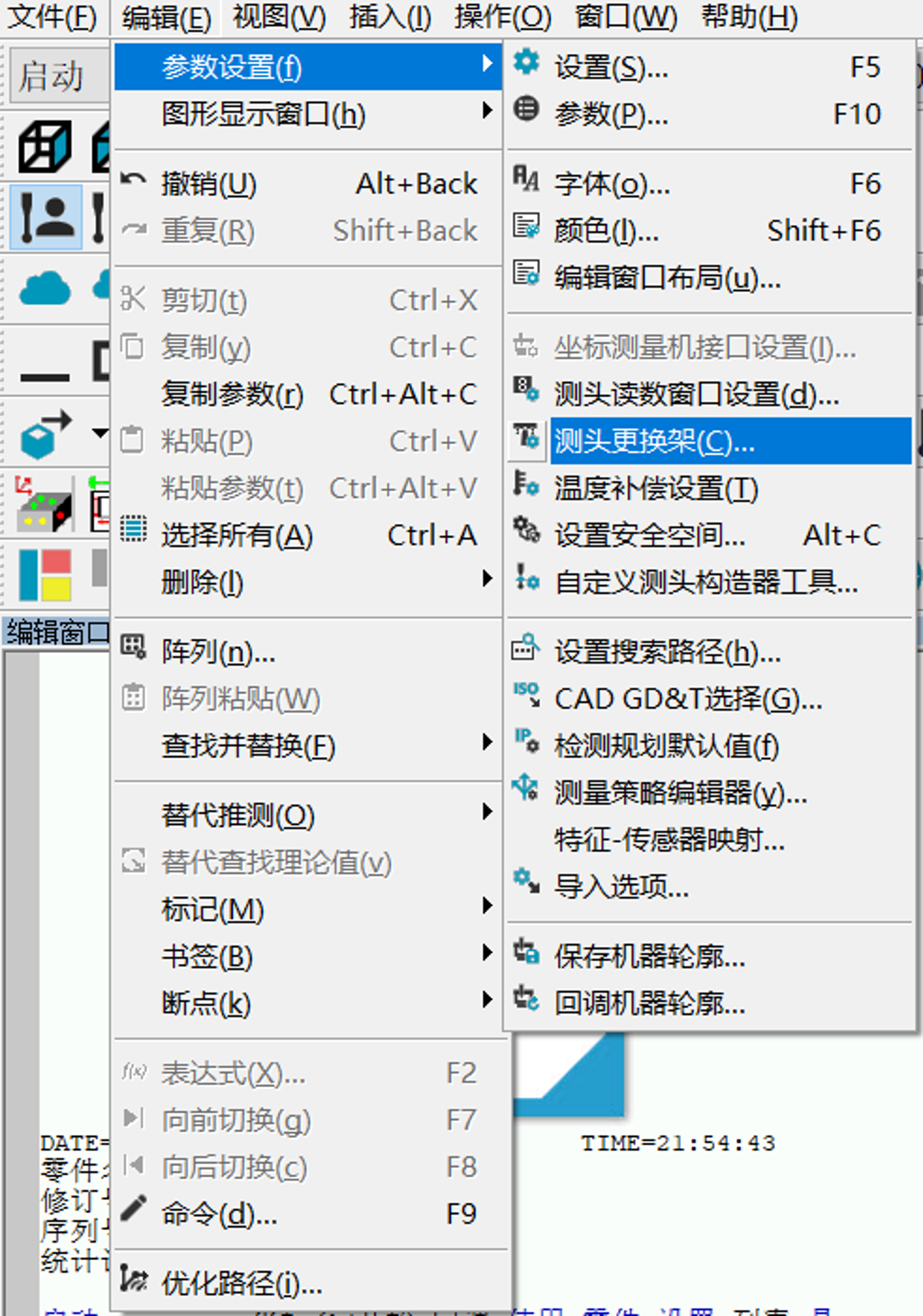

1、打開PC-DMIS軟件，新建程序后，依次點擊“編輯”-“參數設置”-“測頭更換架”；

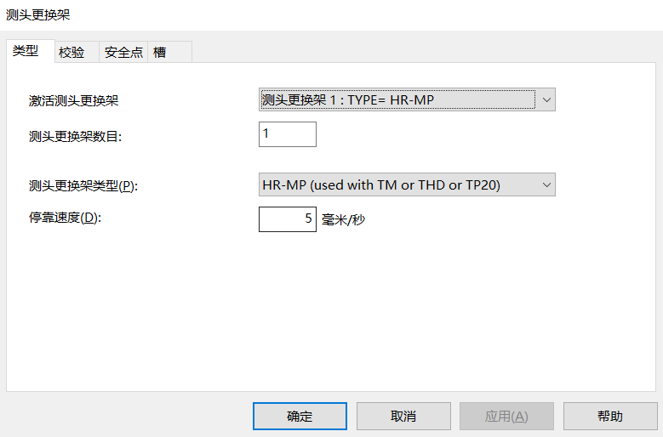

2、彈出對話框后，在“類型”窗口下，將“測頭更換架類型”下拉，列表中選擇“HR-MP”在“測頭更換架數目框”中更換架數量，點擊應用；

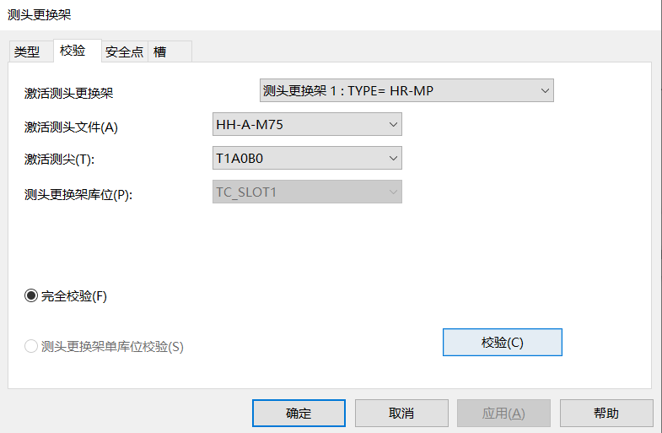

3、切換“校驗窗口”確認“激活測頭文件”測頭文件與機器當前使用測頭文件相同和“激活測尖”選擇TA0B0，選擇“完全校驗”點擊“校驗”；

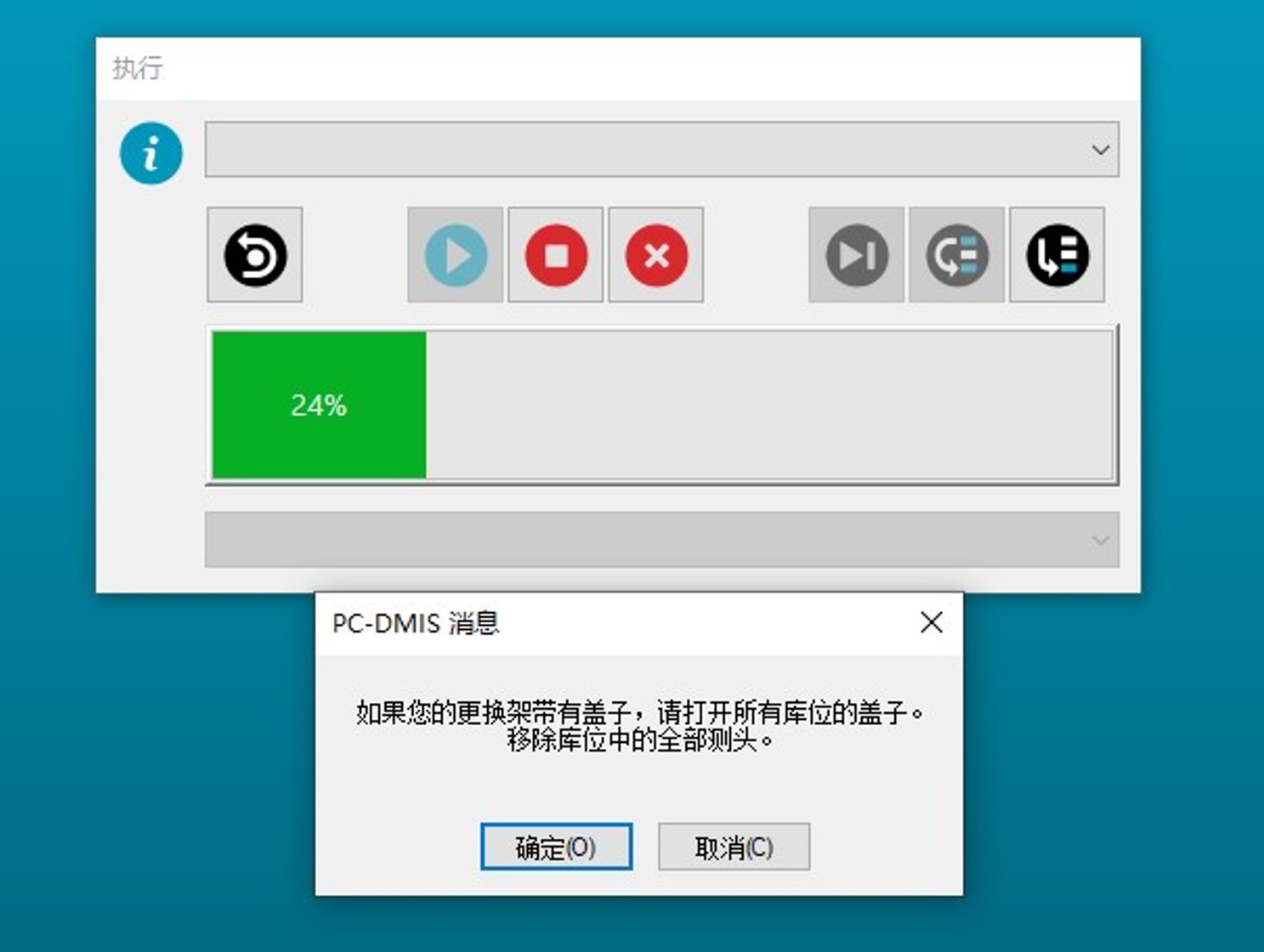

4、軟件彈出窗口，確認所有蓋子都已打開后，點擊“確定”；

5、按照提示在更換架側壁測點，最后一個點測在鐵片上，軟件會自動去運行校驗程序；

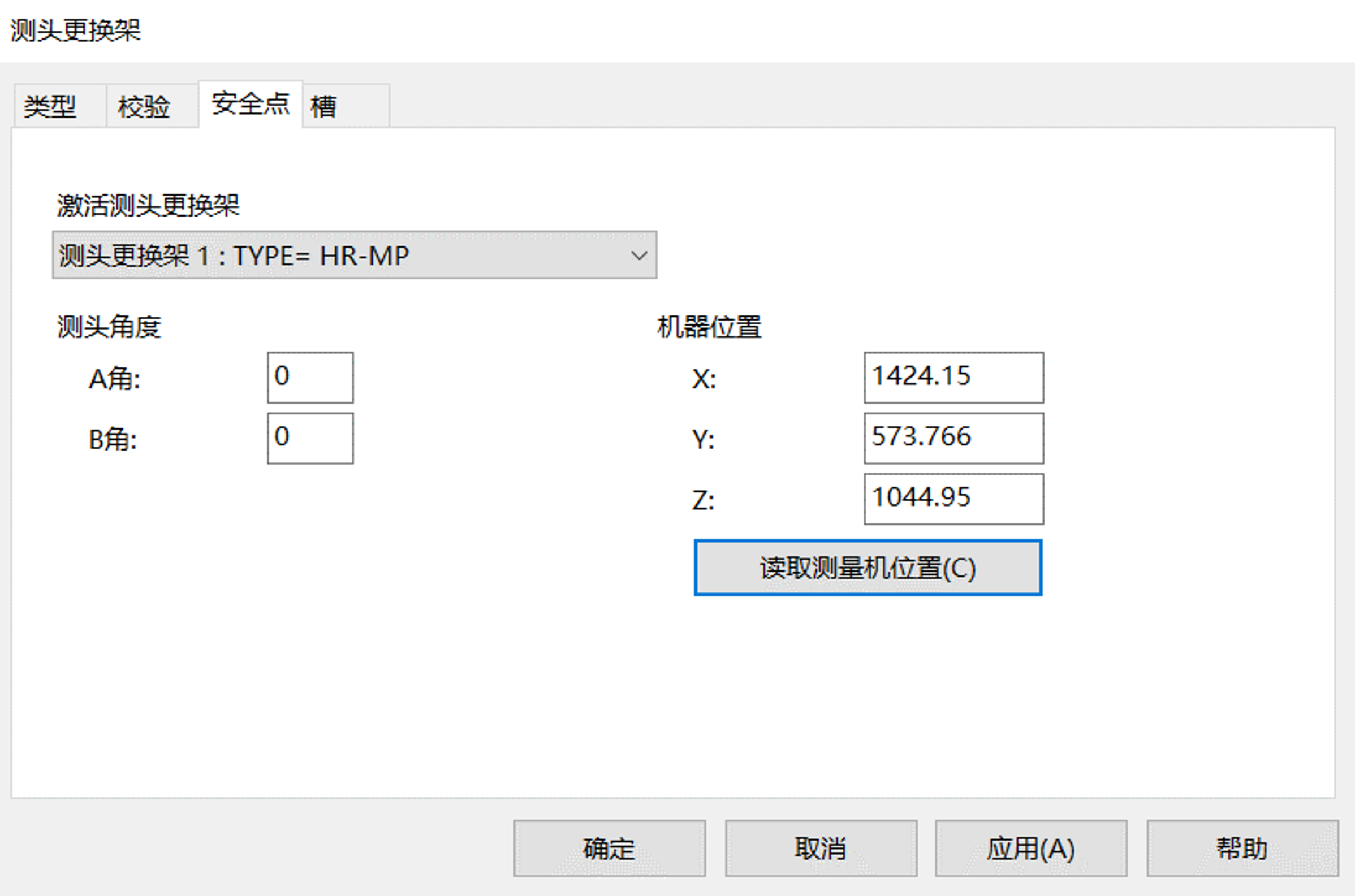

6、校驗完成后，點擊“安全點”窗口，將測頭移動到安全位置后，點擊“讀取測量機位置”點擊“應用”；

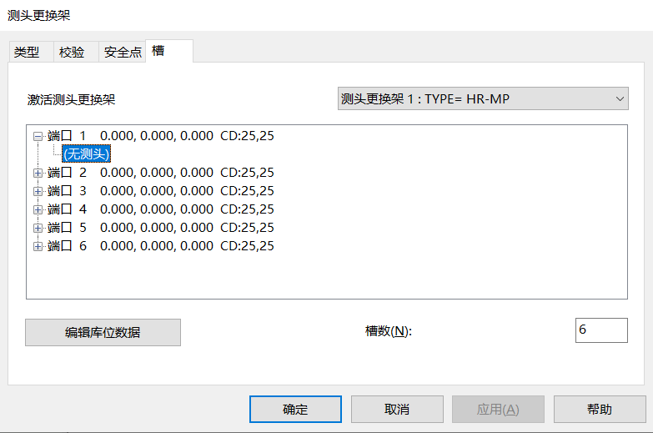

7、點擊“槽”點擊“槽數”輸入當前更換架的槽數，點擊“端口”前的+號，在“無測頭”右鍵選擇庫位中想存放的測針。完成后點擊“應用”確定，更換架的參數就完成了。

思瑞三坐標測量機配備測針更換架可解決大部分復雜工件自動化檢測、具有廣泛的適用性，同時也減少了工件在測量時裝夾的次數，大大提升了測量效率。
