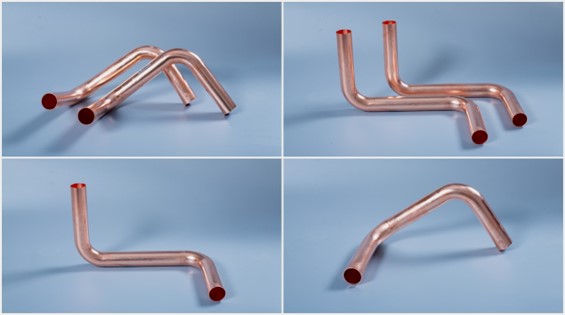

在工業各領域中，彎管是重要的零部件，被廣泛運用于汽車工業，航空航天，船舶制造，液體管道工程等行業。如何保證高標準的管件質量控制，一直是彎管加工行業面臨的問題。

彎管測量方案

思瑞測量高精度三坐標測量設備，配備Rational-DMIS軟件，為各類產品提供準確測量方案的同時，也提供了一套專業的彎管檢測方案。將實際工件與設計要求進行對比，判斷彎管參數對X Y Z 和P B C的加工偏差，并出具圖文并茂的檢測報告，為彎管行業提供可靠的檢測手段。

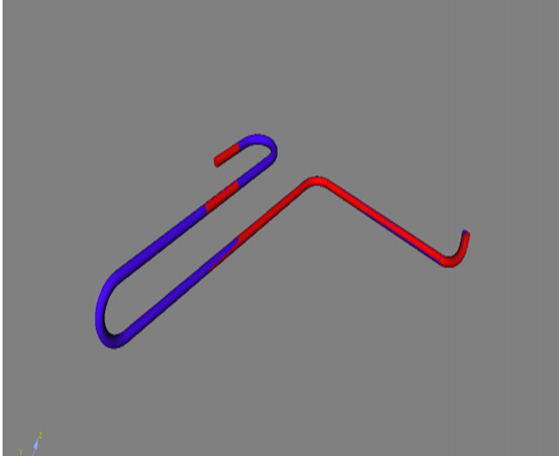

根據管件的參數要求，Rational-DMIS軟件可以生成3D模擬圖

某電器上的發熱管案例

Rational-DMIS測量軟件

思瑞測量三坐標Rational-DMIS測量軟件的管道檢測模塊，通過對實物測量，得出專業的檢測報告。

彎管檢測報告中重要參考指標：

Y：兩管間的送進距離DBB

B：空間轉角POB

C：彎曲角度DOB

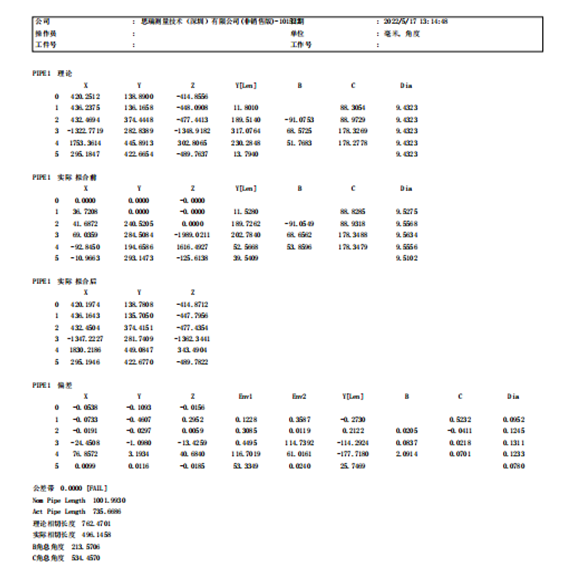

上圖是思瑞三坐標測量軟件出的一份管道測量數據的標準模板報告，非常簡潔直觀，利于彎管機程序修正和數據統計分析。

在彎管生產制造企業，工程師對彎管機進行編程試生產時，首先會根據設計師提供的理論節點數據以及 Y,B,C 編輯好程序加工樣品，然后測量人員對樣品進行檢驗出數據報告，調試人員根據上圖數據直接快速修正程序，做出合格產品后達到批量生產目的。

思瑞測量三坐標不僅僅解決了彎管行業的質量保證問題，還可以為彎管檢具、夾具的精確性，提供了完美的解決方案，實現多功能化測量。Rational-DMIS管道模塊還可用于輸油管道的檢測分析。
