前言

在工業的發展中，液壓系統是人們從事工業生產不可或缺的組成系統，如叉車，自動化單元等都有著液壓系統的身影。而液壓馬達是液壓系統的一種執行元件，它將液壓泵提供的液體壓力能轉變?yōu)槠漭敵鲚S的機械能（轉矩和轉速）。其中液體是傳遞力和運動的介質。液壓馬達，亦稱為油馬達，廣泛應用于注塑機械、船舶、起揚機、工程機械、建筑機械、煤礦機械、礦山機械、冶金機械、船舶機械、石油化工、港口機械等。液壓馬達也可按其結構類型分為齒輪式、葉片式、柱塞式、擺線式等。對于這樣的產品檢測，往往需要三坐標進行檢測，按照基準建立坐標系，測量對應被測特征，根據圖紙出具尺寸報告。

齒輪式液壓馬達檢測重點

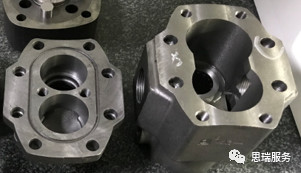

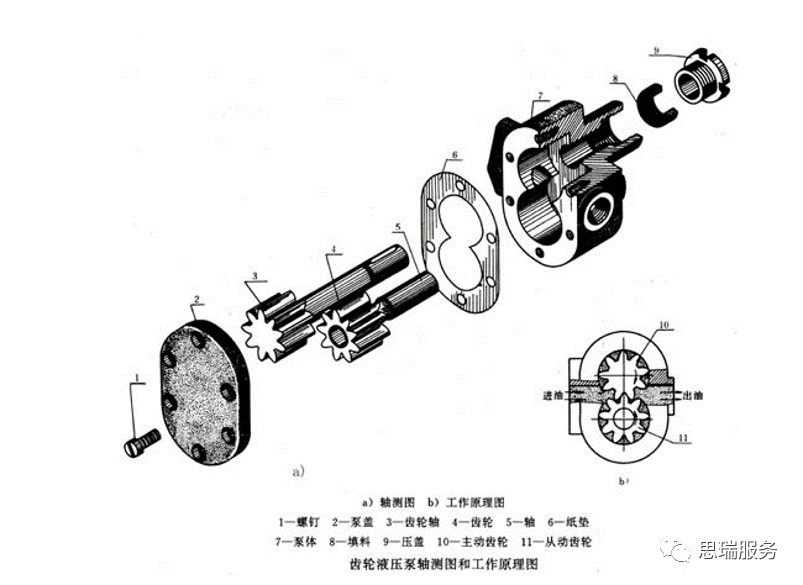

齒輪式液壓馬達主要由螺釘、泵蓋、齒輪軸、齒輪、軸、泵體、壓蓋等組成。檢測重點主要在齒輪的安裝孔距、齒孔對端面的垂直度、安裝孔上下的垂直度、安裝孔直徑這幾個重點尺寸的管控。這些尺寸直接影響著馬達的裝配及運轉。

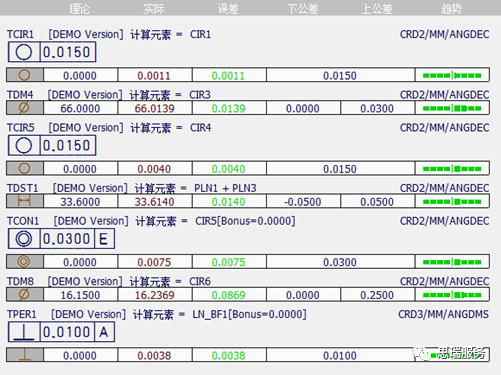

齒輪式液壓馬達檢測報告

擺線式液壓馬達檢測重點

擺線式液壓馬達，內齒圈與殼體固定連接在一起，從油口進入的油推動轉子繞一個中心點公轉。這種緩慢旋轉的轉子通過花鍵軸驅動輸出稱為擺線液壓馬達。在擺線液壓馬達中轉子的尺寸精度起到了至關重要的作用，要求轉子應靈活，不得有卡住或重輕現象，否則會影響馬達的正常運轉。

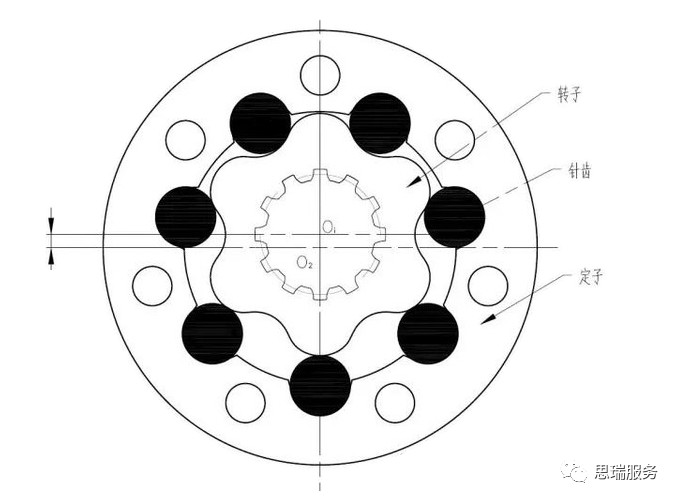

擺線液壓馬達主要由定，轉子，輸出軸等組成。檢測重點主要在定子的安裝孔直徑，針齒孔的角度，孔距及垂直度，而轉子的檢測重點則是外形的輪廓度，點偏差及偏差趨勢，這些尺寸不合格會帶來馬達的運行不暢，卡住等現象。

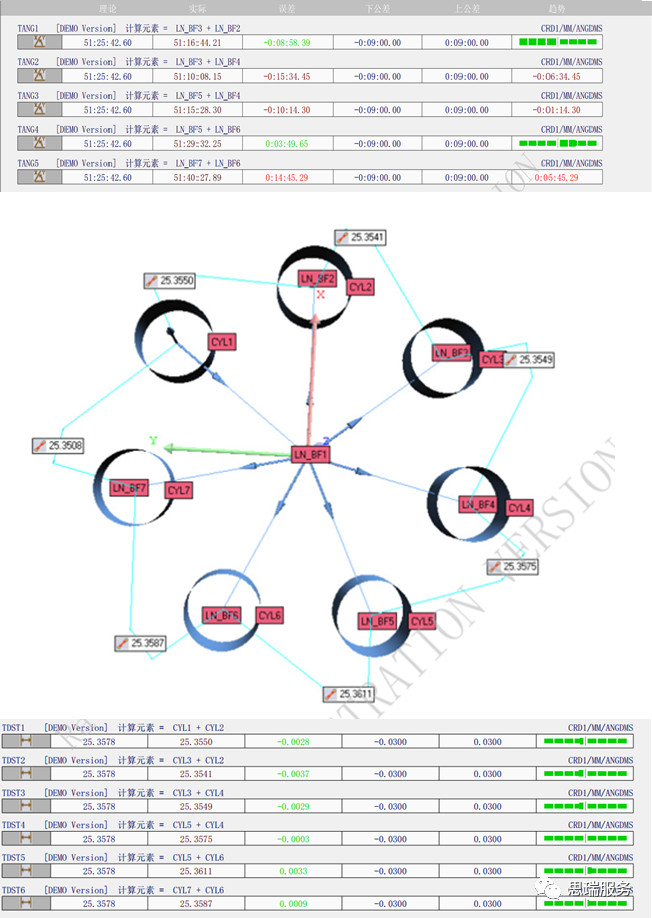

擺線式液壓馬達定子檢測報告

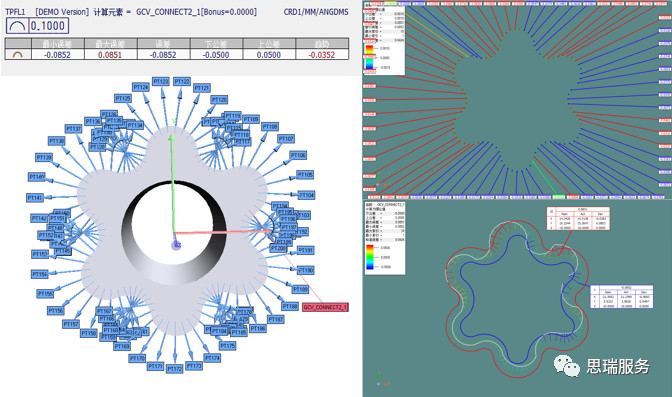

擺線式液壓馬達轉子檢測報告
